Ракетный комплекс «Искандер-М»
За создание комплекса средств автоматизации и управления и средств подготовки полетных заданий ракетного комплекса сухопутных войск «Искандер-М» премии президента России для молодых ученых удостоены сотрудники Центрального научно-исследовательского института автоматики и гидравлики Алексей Шатихин и Виталий Даниленко, а также Георгий Васильев из научно-производственной корпорации «Конструкторское бюро машиностроения».
Упоминание комплекса «Искандер-М», особенно когда разговор заходит о его размещении, например, в Калининградской области или еще где-то у западных границ нашего государства, как правило, влечет за собой бурную реакцию зарубежных СМИ, а также военных и политиков приграничных стран Европы и даже США.
В чем же секрет так пугающих наших соседей свойств этого оружия?
Характеристики комплекса «Искандер-М»
«Искандер-М» — оперативно-тактический ракетный комплекс, предназначенный для поражения на дальностях до 500 км малоразмерных целей — ракетных комплексов, реактивных систем залпового огня, дальнобойной артиллерии, самолетов и вертолетов на аэродромах, командных пунктов и узлов связи.
По уровню боевых характеристик у него нет аналогов в мире.
Комплекс имеет высокую огневую производительность, может быть оснащен разными типами ракет.
Боевое применение комплекса возможно в температурном диапазоне от +50 до -50 градусов по Цельсию.
Проблема тех, против кого может действовать ракетный комплекс «Искандер-М», заключается в том, что его очень трудно нейтрализовать.

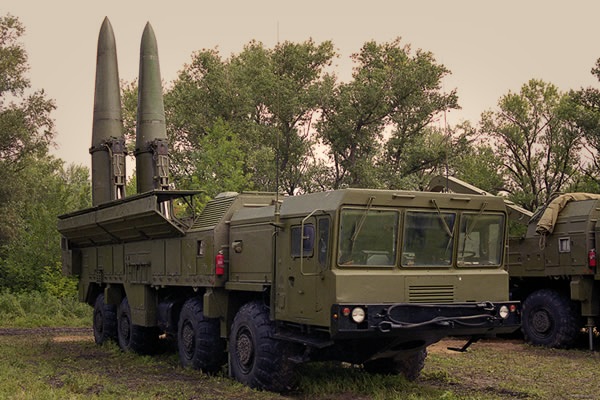

Фото 1. Ракетный комплекс «Искандер-М» в боевой готовности
Во-первых, потому, что выпущенная им ракета в процессе полета способна очень резко маневрировать с огромными перегрузками, которые пока недосягаемы для любых ракет-перехватчиков, состоящих на вооружении зарубежных стран. А значит, и угнаться за целью перехватчик не может.
Во-вторых, ракета летит на скорости 4 Маха (то есть вчетверо быстрее звука), поэтому времени на ее обнаружение с помощью стандартных радиолокационных средств очень мало.
В-третьих, по пути она еще и выбрасывает ложные цели, чем приводит в заблуждение противника, который не может понять, сколько же ракет его на самом деле атакует.
В-четвертых, при подлете к цели она начинает излучать активные радиопомехи и «глушит» отраженные сигналы радаров, по которым вырабатываются команды наведения для системы ПРО.
С помощью «Искандера» можно уничтожить ракетную установку, танк или артиллерийские позиции батареи противника с точностью 2 м и вероятностью, близкой к 100 %.
В случае необходимости поражающую силу удара можно многократно увеличить, снабдив ракету ядерной боеголовкой.
«Искандер» крайне мобилен и скрытен — выстрелил и тут же поменял позицию, скрывшись в лесу или в складках местности.
Когда же выключены все его приборы наведения, вероятность обнаружения «Искандера», даже средствами космической разведки, очень невысока.
Такова пусковая установка, базирующаяся на шасси грузовика-вездехода.
Двигатель — дизель ЯМЗ-846 мощностью 500 л. с. Колесная формула — 8 х 8 (первые две оси поворотные).
При движении комплекс способен развивать скорость до 40 км/ч.
Ракеты комплекса «Искандер-М»
Что же касается ракеты, то она одноступенчатая, имеет двигатель с одним соплом н управляется на всей траектории полета с помощью аэродинамических и газодинамических рулей.
Большая часть траектории полета ракеты, изготовленной по технологии «стеллс» и имеющей малую поверхность рассеивания, может проходить на высоте 50 км, а на подлетном участке — 6-20 км, что делает ее поражение противником весьма трудной задачей.
«Искандер-М» — основной вариант для Российской армии — комплекс, существенно более сложный, чем «Искандер-3», поставляемый на экспорт.
Его ракеты имеют не просто инерциальную систему наведения, а комбинированную, включающую радиокоррекцию, GPS, ГЛОНАСС, лазерное и оптическое самонаведение на конечном участке.
Боевая часть не отделяется в принципе, так как корпус ракеты служит для создания подъемной силы на конечном участке и более точного прицеливания.
Создание этого комплекса началось еще в начале 80-х годов ХХ века.

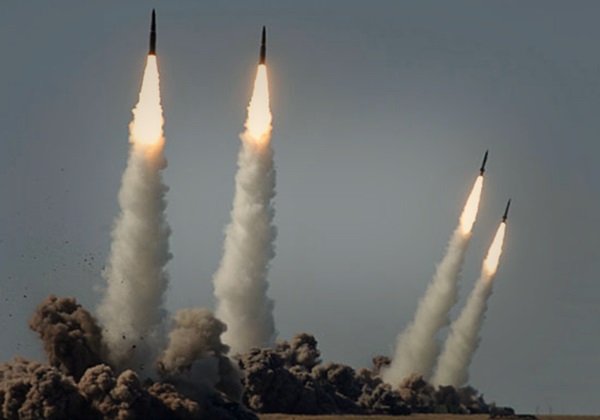

Фото 2. Ракеты комплекса «Искандер-М» в действии
Использование обычной, неядерной взрывчатки заставило разработчиков искать точные способы построения системы управления ракетой.
С этой задачей справились специалисты ЦНИИ автоматики и гидравлики (ЦНИИАГ) — ведущего разработчика систем наведения н управления для отечественных тактических и оперативно-тактических ракет.
В качестве основного способа решения этой задачи было выбрано объединение инерциальной системы с оптическим наведением по окружающей цель местности.
Созданная в ЦНИИАГ головка самонаведения может быть использована как в составе «Искандера», так и на баллистических и крылатых ракетах различных классов и типов (в том числе и межконтинентальных).
Эта система уже прошла летные испытания и показала точность лучше, чем достигли американцы на своих «Томагавках».
Принцип действия систем самонаведения, имеющих научное название корреляционно-экстремальных, состоит в том, что оптическая аппаратура формирует изображение местности в районе цели, которое сравнивается в бортовом компьютере с эталонным, после чего выдаются корректирующие сигналы на органы управления ракеты.
Система предъявляет лишь одно требование к инерциальной системе управления ракеты — вывести последнюю в точку, в которой оптика начинает видеть цель.
Против подобной головки бессильны существующие активные средства радиоэлектронной борьбы, которые весьма аффективно противодействуют радиолокационным системам самонаведения.
Высокая чувствительность оптики позволяет ей эффективно работать даже в безлунную ночь, что выгодно отличает новую систему от существующих аналогов.
Оптические системы не нуждаются в сигналах от космических радионавигационных систем, таких как американская НАВСТАР, которая в кризисных случаях может быть выключена ее хозяевами или выведена из строя радиопомехами.
Информация о6 объекте поражения передается со спутника, самолета-разведчика или беспилотного летательного аппарата на пункт подготовки информации.
Здесь рассчитывается полетное задание для ракеты, которое затем по радиоканалам транслируется на командно-штабные машины командиров дивизиона и батареи, а оттуда — на пусковые установки.
Вся аппаратура построена на локальных сетях российских ЭВМ, причем функциональное назначение комплекса средств управления зависит лишь от программного обеспечения и может быть легко модернизировано для управления различными огневыми средствами.
«Искандер-К»: следующий шаг…
В 2012 году испытания прошел еще один комплекс — «Искандер-К».
Он оснащен еще более точными, крылатыми ракетами, которые имеют небольшие несущие поверхности.

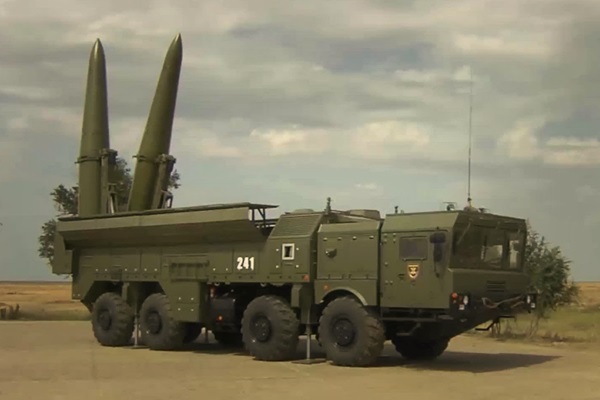

Фото 3. Ракетный комплекс «Искандер-К»: занял позицию
Благодаря атому появилась возможность стрельбы как по настильной траектории, так и по баллистической.
Две ракеты в залпе могут комплектоваться разными системами наведения, что сводит вероятность перехвата практически к нулю.
Комбинированное применение «Искандер-М» и «Искандер-К» дает суммарный эффект, противодействовать которому не может ни одна из существующих систем ПРО.
Разработки молодых ученых, получивших премию президента, существенно улучшили характеристики комплекса.
В частности, новые средства автоматизации и управления, созданные Алексеем Шатихиным, Виталием Даниленко из ЦНИИ автоматики и гидравлики и Георгием Васильевым из КБ машиностроения, позволили до минимума сократить время подготовки «Искандера-М» к работе и повысить его живучесть.
Автор: С. Зигуненко
|
