Приемник для компьютера

приемник для компьютера, схема приемника для компьютера, однотранзисторный приемник для компьютера, двухтранзистроный приемник для компьютера, приемник для компьютера схема

Интересны приемники для компьютера, в которых единственный транзистор выполняет функции детектора и одновременно усилителя продетектированного сигнала, что несколько повышает чувствительность.

Чтобы входное сопротивление транзистора не шунтировало колебательный контур и не снижало селективность приемника, хорошо использовать полевые транзисторы, у которых входное сопротивление (цепь затвора) очень высокое.

Экспериментируя с простыми приемниками, автору удалось сконструировать простую схему, вообще не содержащую резисторов!

Полевой транзистор здесь включен в режиме истокового детектора (в ламповые времена он назывался катодным детектором).

Суть его в следующем: цепь истока содержит большое сопротивление, в данном случае — сопротивление высокоомных телефонов Тлф, порядка 3,2…4,4 кОм.

Ток транзистора, проходя через это сопротивление, создает падение напряжения, приложенное «плюсом» к истоку, а «минусом» к затвору.

В результате рабочая точка транзистора оказывается на нижнем сгибе характеристики, вблизи напряжения отсечки UОТС, а ток транзистора — весьма малым.

Полевые транзисторы серии КП303 маркируются буквой, соответствующей напряжению отсечки, так, для КП303А, Б UОТС = 0,5…3 В, для КП303В — 1…4 В, для КП303Г, Д, Е — до 8 В.

приемник для компьютера, схема приемника для компьютера, однотранзисторный приемник для компьютера, двухтранзистроный приемник для компьютера, приемник для компьютера схема

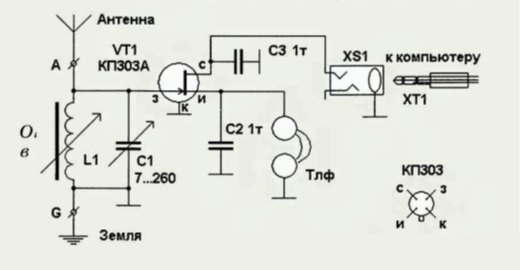

Схема приемника на одном транзисторе

Для нашего и приемника подойдут транзисторы с буквами А, Б, В, К и И.

Критерий таков: UОТС не должно превышать половины напряжения питания, поступающего от компьютера. Тогда часть напряжения питания упадет на телефонах, остальная часть необходима для нормальной работы самого транзистора.

Когда на затвор транзистора, работающего вблизи отсечки, поступает радиочастотный (РЧ) модулированный сигнал, положительные полуволны открывают транзистор, увеличивая его ток, а отрицательные полуволны не могут существенно уменьшить ток, который и без того мал.

Ток канала (промежутка сток-исток) оказывается пропорциональным амплитуде РЧ-сигнала, то есть происходит детектирование АМ-сигнала радиостанции.

Приемник, несмотря на простоту, обладает рядом достоинств.

Во-первых, повышенной селективностью. Она определяется лишь конструктивной добротностью контура L1, C1, и чем она выше, тем выше и селективность, особенно на КВ.

Во-вторых, можно слушать станцию не только через компьютер, а непосредственно на наушники, что значительно облегчает настройку на радиостанции.

Ведь компьютерный звук (промолчу уж о его качестве) приходит с некоторой задержкой, связанной с цифровой обработкой звукового сигнала.

Это превращает настройку в мучение — вы уже повернули ручку КПЕ, а звуковой реакции еще нет!

Надев наушники, можно настроиться на частоту радиостанции легко и быстро, а потом уже слушать через компьютер.

В-третьих, приемник можно использовать и автономно, без компьютера, подключив к разъему XS1 вместо компьютерного шнура батарею питания 6…9 В («плюсом» к коллектору транзистора).

Потребляемый ток не превосходит 1 мА, и батареи «Крона» хватит надолго.

Тем не менее, чувствительность этого приемника ненамного выше детекторного, особенно при работе с наушниками. Тогда, в развитие идеи, был собран…

Двухтранзисторный приемник

Собственно, был добавлен каскад усиления ЗЧ на биполярном транзисторе. Но хотелось, чтобы и дополнительный транзистор усиливал сигнал не только на входе компьютера, но и на наушниках.

Этого удалось достигнуть, подав смещение на транзистор УЗЧ с нагрузки истокового детектора.

Колебательный контур и истоковый детектор здесь такие же, как и в предыдущих приемниках, лишь телефоны заменены резистором R2, на котором и выделяется напряжение отсечки плюс — продетектированное напряжение РЧ.

Смещение на транзистор VТ2 поступает через подстроечный резистор R1, и когда ток детекторного транзистора VT1 увеличивается, то растут и напряжение на нагрузке R2, и ток смещения транзистора VТ2, и его коллекторный ток тоже.

приемник для компьютера, схема приемника для компьютера, однотранзисторный приемник для компьютера, двухтранзистроный приемник для компьютера, приемник для компьютера схема

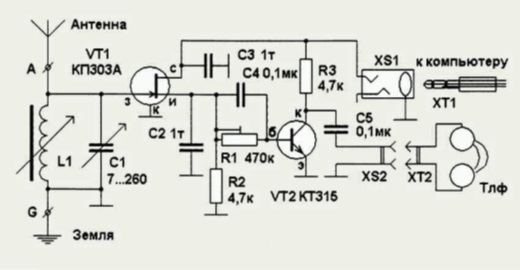

Двухтранзисторный приемник

В результате на вход компьютера поступает суммарный ток ЗЧ обоих транзисторов.

Чтобы напряжение ЗЧ не ослаблялось резистором R1, он зашунтирован конденсатором значительной емкости С4.

Усиленное напряжение ЗЧ с нагрузки R3 транзистора VТ2 поступает на телефоны через разделительный конденсатор С5.

Так сделано для того, чтобы подключение и отключение телефонов к разъему ХS2 не влияло на режим работы транзисторов по постоянному току и не мешало «компьютерному» приему.

При налаживании приемника желательно установить напряжение на стоке транзистора VT1 несколько выше половины «холостого» напряжения на микрофонном входе (штекере ХТ1), допустим, 2/3, а на коллекторе транзистора VТ2 — несколько ниже, скажем,1/3.

Вся регулировка производится подстроечным резистором R1, лишь в редких случаях надо подбирать резисторы R2 и R3.

Как и предыдущий, этот приемник может работать автономно, если к разъему XS1 подключить батарею питания, как описано выше.

Потребляемый ток также не более 1 мА. На телефоны, а тем более через компьютер, приемник позволяет прослушать все мощные станции диапазонов ДВ, СВ и КВ, имеющиеся в данный момент в эфире.

В. Поляков, профессор
