Как сделать ветрогенератор своими руками

как сделать ветрогенератор своими руками, ветрогенератор, сделать ветрогенератор своими руками, ветрогенератор своими руками, самодельный ветрогенератор, ветряк, самодельный ветряк, ветроустановка, ветроустановка для дачи

Писатель Александр Казанцев некогда опубликовал рассказ, в котором довольно подробно описал, как полярники спаслись от холода, соорудив ветрогенератор из пустой жестяной бочки из-под бензина.

С тех пор многие самодельщики стали строить подобные ветрогенераторы своими руками.

Вы можете присоединиться к ним и оснастить свой участок самодельным ветряком, с помощью которого можно будет качать воду из колодца, поливать огород даже обеспечить свой дом электричеством, независимо от общей электросети.

Прежде чем приступать к сооружению настоящего, полномасштабного ветрогенератора из бочки, советуем вам для получения необходимого опыта соорудить сначала модель такой ветроустановки.

Для нее понадобится жестяная банка, например, из-под сгущенки (она по форме больше всего похожа на бочку для бензина), ножницы для резки жести, проволока и паяльник с припоем.

Впрочем, вместо пайки вы можете использовать и соединение на винтах с гайками.

В таком случае вам понадобится еще и дрель со сверлом соответствующего диаметра (2…3 мм), чтобы просверлить отверстия под винты.

Установка наша будет с вертикальной осью вращения. Такая схема удобна тем, что работает одинаково при любом направлении ветра.

Работу начинаем с того, что аккуратно освобождаем банку от ее содержимого. Для этого гвоздем пробейте в жестяной крышке банки два отверстия и перелейте сгущенку в другую посуду.

Отмойте банку от остатков сгущенки горячей водой.

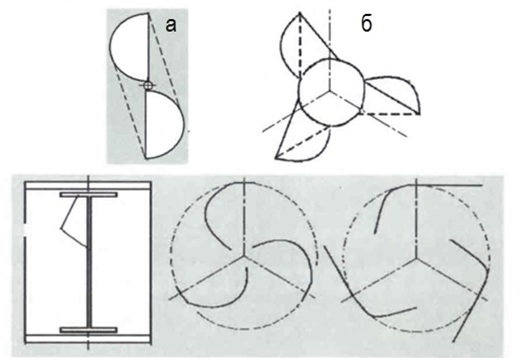

Далее с помощью ножа и ножниц для резки жести разделите банку вдоль на две половинки и насадите их на ось, как показано на рисунке а.

как сделать ветрогенератор своими руками, ветрогенератор, сделать ветрогенератор своими руками, ветрогенератор своими руками, самодельный ветрогенератор, ветряк, самодельный ветряк, ветроустановка, ветроустановка для дачи

Схемы расположения разных вариантов лопастей и самой конструкции

Однако многие самодельщики указывают, что КПД установки можно повысить, если вместо 2 использовать 3 или 4 лопасти. Да и сама конструкция получается более рациональной.

Ведь в данном случае не надо разрезать всю банку целиком, а достаточно вырезать из ее стенок лопасти и отогнуть их так, чтобы получилась крыльчатка (см. схему).

Варианты размещения лопастей также показаны на рисунках.

При изготовлении модели можно, конечно, обойтись и без подшипников, просверлив в донцах банки отверстия чуть большего диаметра, чем ось, и поместив для лучшего скольжения шайбы из скользкого пластика у основания оси.

Саму же ось жестко крепим в основании при помощи пайки.

Основанием может послужить либо такая конструкция, как показано на фото, либо (для модели) можно закрепить ось в деревянном основании, сделанном из толстой (не менее 3…4 см) доски.

Ваша вертушка готова. Осталось выставить ее на ветер, и она закрутится.

А чтобы от вашего ветрогенератора был какой-то и толк, можно на нижнюю часть оси, закрепленной в треугольной конструкции основания в подшипниках скольжения или качения, насадить, например, резиновый патрубок такого диаметра, чтобы он не прокручивался на оси.

Это будет шкив. От него вращение с помощью кольцевого ремня, вырезанного, например, из вышедшей из употребления автомобильной камеры, можно передать на вал электромоторчика.

И тогда по вечерам ветер будет давать вам какой-никакой свет. Так же, с помощью взрослых, можно сделать настоящую большую ветроустановку для дачи.
